Underline annotation in JavaScript PDF Viewer

14 Jan 202622 minutes to read

The PDF Viewer provides options to add, edit, and delete Underline annotations on text. You can add underlines via the UI (context menu or annotation toolbar) and programmatically. You can also customize color, opacity, author/subject, and default settings, and use undo/redo, save, print, or disable them as needed.

Underline overview

Add underline annotation

Add underline annotation via UI

You can add underlines in two ways:

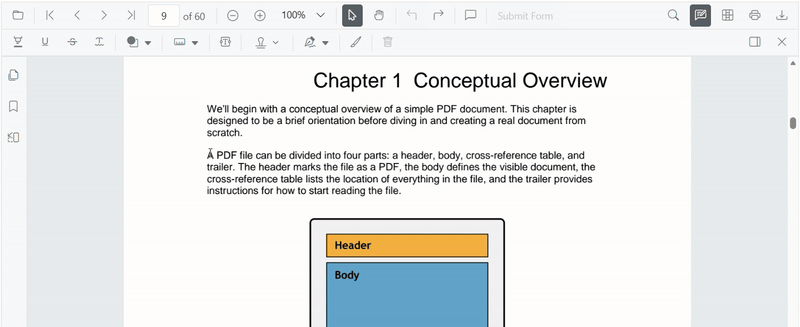

  1. Using the context menu
    • Select text in the PDF document and right-click it.
    • Choose Underline in the context menu.

Underline context

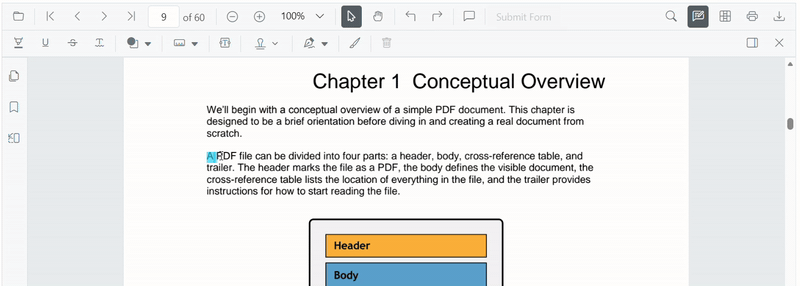

  1. Using the annotation toolbar
    • Click the Edit Annotation button in the PDF Viewer toolbar to open the annotation toolbar.
    • Select Underline to enable underline mode.
    • Select text to add the underline annotation.
    • Alternatively, select text first and then click Underline.

Underline toolbar

When pan mode is active and a text markup mode is entered, the PDF Viewer switches to text selection mode to enable selection.

Enable underline mode

Use the following code to switch the viewer into underline mode.

var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.Annotation,
    ej.pdfviewer.FormDesigner,
    ej.pdfviewer.FormFields
);

var pdfviewer = new PdfViewer({
    documentPath: 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf',
    resourceUrl: 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib'
});
pdfviewer.appendTo('#PdfViewer');

document.getElementById('set').addEventListener('click', function () {
    pdfviewer.annotation.setAnnotationMode('Underline');
});
<!DOCTYPE html>
<html lang="en">
<head>
    <title>EJ2 PDF Viewer</title>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <meta name="description" content="JavaScript PDF Viewer Control" />
    <meta name="author" content="Syncfusion" />
    <link href="index.css" rel="stylesheet" />
    <link href="https://cdn.syncfusion.com/ej2/31.1.23/material.css" rel="stylesheet" />
    <script src="https://cdnjs.cloudflare.com/ajax/libs/systemjs/0.19.38/system.js"></script>
    <script src="systemjs.config.js"></script>
</head>
<body>
    <div id="loader">Loading....</div>
    <!--Element to set text markup annotation mode-->
    <button id="set">Underline</button>
    <div id="container">
        <div id="PdfViewer" style="height:500px;width:100%"></div>
    </div>
    <script src="index.js" type="text/javascript"></script>
</body>
</html>

NOTE

To set up the server-backed PDF Viewer,
Add the below serviceUrl in the index.js file
pdfviewer.serviceUrl = 'https://document.syncfusion.com/web-services/pdf-viewer/api/pdfviewer/';

Exit underline mode

Use the following code to switch back to normal mode.

var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.Annotation,
    ej.pdfviewer.FormDesigner,
    ej.pdfviewer.FormFields
);

var pdfviewer = new PdfViewer({
    documentPath: 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf',
    resourceUrl: 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib'
});
pdfviewer.appendTo('#PdfViewer');

document.getElementById('set').addEventListener('click', function () {
    pdfviewer.annotation.setAnnotationMode('Underline');
});

document.getElementById('setNone').addEventListener('click', function () {
    pdfviewer.annotation.setAnnotationMode('None');
});
<!DOCTYPE html>
<html lang="en">
<head>
    <title>EJ2 PDF Viewer</title>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <meta name="description" content="JavaScript PDF Viewer Control" />
    <meta name="author" content="Syncfusion" />
    <link href="index.css" rel="stylesheet" />
    <link href="https://cdn.syncfusion.com/ej2/31.1.23/material.css" rel="stylesheet" />
    <script src="https://cdnjs.cloudflare.com/ajax/libs/systemjs/0.19.38/system.js"></script>
    <script src="systemjs.config.js"></script>
</head>
<body>
    <div id="loader">Loading....</div>
    <!--Element to set text markup annotation mode-->
    <button id="set">Underline</button>
    <!--Element to set normal mode-->
    <button id="setNone">Normal Mode</button>
    <div id="container">
        <div id="PdfViewer" style="height:500px;width:100%"></div>
    </div>
    <script src="index.js" type="text/javascript"></script>
</body>
</html>

NOTE

To set up the server-backed PDF Viewer,
Add the below serviceUrl in the index.js file
pdfviewer.serviceUrl = 'https://document.syncfusion.com/web-services/pdf-viewer/api/pdfviewer/';

Add underline annotation programmatically

Programmatically add underlines using the addAnnotation method.

Example:

<button id="underline">Add TextMarkup annotation programmatically</button>
var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.Annotation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.TextSearch,
    ej.pdfviewer.FormFields,
    ej.pdfviewer.FormDesigner,
    ej.pdfviewer.PageOrganizer
);

var pdfviewer = new PdfViewer();
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.resourceUrl = 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib';
pdfviewer.appendTo('#PdfViewer');

var underline = document.getElementById('underline');
if (underline) {
    underline.addEventListener('click', function () {
        pdfviewer.annotation.addAnnotation('Underline', {
            bounds: [{ x: 97, y: 110, width: 350, height: 14 }],
            pageNumber: 1
        });
    });
}
var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.Annotation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.TextSearch,
    ej.pdfviewer.FormFields,
    ej.pdfviewer.FormDesigner,
    ej.pdfviewer.PageOrganizer
);

var pdfviewer = new PdfViewer();
pdfviewer.serviceUrl = 'https://document.syncfusion.com/web-services/pdf-viewer/api/pdfviewer/';
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.appendTo('#PdfViewer');

var underline = document.getElementById('underline');
if (underline) {
    underline.addEventListener('click', function () {
        pdfviewer.annotation.addAnnotation('Underline', {
            bounds: [{ x: 97, y: 110, width: 350, height: 14 }],
            pageNumber: 1
        });
    });
}

Edit underline annotation

Edit underline annotation in UI

The color and opacity of the underline annotation can be edited using the Edit Color and Edit Opacity tools in the annotation toolbar.

Edit color

Use the color palette in the Edit Color tool to change the annotation color.

Edit color

Edit opacity

Use the range slider in the Edit Opacity tool to change annotation opacity.

Edit opacity

Delete underline annotation

  • Select the annotation and press Delete, or
  • Click Delete Annotation in the annotation toolbar.

Delete button

Edit an existing underline annotation programmatically

To modify an existing underline annotation programmatically, use the editAnnotation() method. Example:

<button id="editUnderlineAnnotation">Edit Underline annotation Programmatically</button>
var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.Annotation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.TextSearch,
    ej.pdfviewer.FormFields,
    ej.pdfviewer.FormDesigner,
    ej.pdfviewer.PageOrganizer
);

var pdfviewer = new PdfViewer();
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.resourceUrl = 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib';
pdfviewer.appendTo('#PdfViewer');

var editUnderlineAnnotation = document.getElementById('editUnderlineAnnotation');
if (editUnderlineAnnotation) {
    editUnderlineAnnotation.addEventListener('click', function () {
        for (var i = 0; i < pdfviewer.annotationCollection.length; i++) {
            // Update the first available Underline annotation
            if (pdfviewer.annotationCollection[i].textMarkupAnnotationType === 'Underline') {
                pdfviewer.annotationCollection[i].color = '#00aa00';
                pdfviewer.annotationCollection[i].opacity = 0.8;
                pdfviewer.annotation.editAnnotation(pdfviewer.annotationCollection[i]);
                break;
            }
        }
    });
}
var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.Annotation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.TextSearch,
    ej.pdfviewer.FormFields,
    ej.pdfviewer.FormDesigner,
    ej.pdfviewer.PageOrganizer
);

var pdfviewer = new PdfViewer();
pdfviewer.serviceUrl = 'https://document.syncfusion.com/web-services/pdf-viewer/api/pdfviewer/';
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.appendTo('#PdfViewer');

var editUnderlineAnnotation = document.getElementById('editUnderlineAnnotation');
if (editUnderlineAnnotation) {
    editUnderlineAnnotation.addEventListener('click', function () {
        for (var i = 0; i < pdfviewer.annotationCollection.length; i++) {
            if (pdfviewer.annotationCollection[i].textMarkupAnnotationType === 'Underline') {
                pdfviewer.annotationCollection[i].color = '#00aa00';
                pdfviewer.annotationCollection[i].opacity = 0.8;
                pdfviewer.annotation.editAnnotation(pdfviewer.annotationCollection[i]);
                break;
            }
        }
    });
}

Default underline settings during initialization

Set default properties before creating the control using underlineSettings.

After editing default color and opacity using the Edit Color and Edit Opacity tools, the values update to the selected settings.

Refer to the following code snippet to set the default underline settings.

var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.Annotation
);

var pdfviewer = new PdfViewer();
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.resourceUrl = 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib';
pdfviewer.underlineSettings = { author: 'Guest User', subject: 'Points to be remembered', color: '#00ffff', opacity: 0.9 };
pdfviewer.appendTo('#PdfViewer');
var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.Annotation
);

var pdfviewer = new PdfViewer();
pdfviewer.serviceUrl = 'https://document.syncfusion.com/web-services/pdf-viewer/api/pdfviewer/';
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.underlineSettings = { author: 'Guest User', subject: 'Points to be remembered', color: '#00ffff', opacity: 0.9 };
pdfviewer.appendTo('#PdfViewer');

Set properties while adding Individual Annotation

Set properties for individual annotation before creating the control using underlineSettings.

After editing default color and opacity using the Edit Color and Edit Opacity tools, the values update to the selected settings.

Refer to the following code snippet to set the default highlight settings.

<button id="underline">Add underline</button>
ej.pdfviewer.PdfViewer.Inject(ej.pdfviewer.Toolbar, ej.pdfviewer.Magnification, ej.pdfviewer.Navigation, ej.pdfviewer.Annotation, ej.pdfviewer.LinkAnnotation, ej.pdfviewer.ThumbnailView, ej.pdfviewer.BookmarkView, ej.pdfviewer.TextSelection, ej.pdfviewer.TextSearch, ej.pdfviewer.FormFields, ej.pdfviewer.FormDesigner, ej.pdfviewer.PageOrganizer);

var pdfviewer = new ej.pdfviewer.PdfViewer();
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.resourceUrl = 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib';
pdfviewer.appendTo('#PdfViewer');

//Apply Underline Settings while adding individual Annotation
document.getElementById('underline')?.addEventListener('click', function () {
    pdfviewer.annotation.addAnnotation('Underline', {
        bounds: [{ x: 97, y: 110, width: 350, height: 14 }],
        pageNumber: 1,
        author: 'User 1',
        color: '#ffff00',
        opacity: 0.9
    });

    pdfviewer.annotation.addAnnotation('Underline', {
        bounds: [{ x: 107, y: 220, width: 350, height: 14 }],
        pageNumber: 1,
        author: 'User 2',
        color: '#ff1010ff',
        opacity: 0.9
    });
});
ej.pdfviewer.PdfViewer.Inject(ej.pdfviewer.Toolbar, ej.pdfviewer.Magnification, ej.pdfviewer.Navigation, ej.pdfviewer.Annotation, ej.pdfviewer.LinkAnnotation, ej.pdfviewer.ThumbnailView, ej.pdfviewer.BookmarkView, ej.pdfviewer.TextSelection, ej.pdfviewer.TextSearch, ej.pdfviewer.FormFields, ej.pdfviewer.FormDesigner, ej.pdfviewer.PageOrganizer);

var pdfviewer = new ej.pdfviewer.PdfViewer();
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.resourceUrl = 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib';
pdfviewer.appendTo('#PdfViewer');

//Apply Underline Settings while adding individual Annotation
document.getElementById('underline')?.addEventListener('click', function () {
    pdfviewer.annotation.addAnnotation('Underline', {
        bounds: [{ x: 97, y: 110, width: 350, height: 14 }],
        pageNumber: 1,
        author: 'User 1',
        color: '#ffff00',
        opacity: 0.9
    });

    pdfviewer.annotation.addAnnotation('Underline', {
        bounds: [{ x: 107, y: 220, width: 350, height: 14 }],
        pageNumber: 1,
        author: 'User 2',
        color: '#ff1010ff',
        opacity: 0.9
    });
});

Disable underline annotation

Disable text markup annotations (including underline) using the enableTextMarkupAnnotation property.

var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.Annotation
);

var pdfviewer = new PdfViewer();
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.resourceUrl = 'https://cdn.syncfusion.com/ej2/31.1.23/dist/ej2-pdfviewer-lib';
pdfviewer.enableTextMarkupAnnotation = false;
pdfviewer.appendTo('#PdfViewer');
var PdfViewer = ej.pdfviewer.PdfViewer;
PdfViewer.Inject(
    ej.pdfviewer.Toolbar,
    ej.pdfviewer.Magnification,
    ej.pdfviewer.Navigation,
    ej.pdfviewer.LinkAnnotation,
    ej.pdfviewer.ThumbnailView,
    ej.pdfviewer.BookmarkView,
    ej.pdfviewer.TextSelection,
    ej.pdfviewer.Annotation
);

var pdfviewer = new PdfViewer();
pdfviewer.serviceUrl = 'https://document.syncfusion.com/web-services/pdf-viewer/api/pdfviewer/';
pdfviewer.documentPath = 'https://cdn.syncfusion.com/content/pdf/pdf-succinctly.pdf';
pdfviewer.enableTextMarkupAnnotation = false;
pdfviewer.appendTo('#PdfViewer');

View Sample on GitHub

See also
