Drilldown in .NET MAUI TreeMap (SfTreeMap)
17 Jul 202624 minutes to read

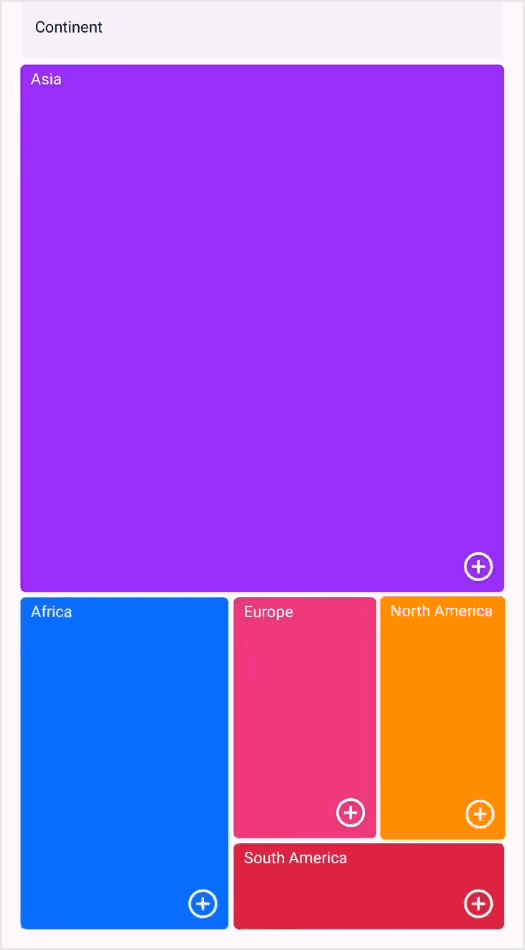

The drilldown feature in the .NET MAUI TreeMap provides a better visualization of hierarchical data by breaking a large dataset down into smaller, focused views. Each level of items can be drilled into, and the control animates the transition between levels during drilldown.
NOTE
Prerequisite: Ensure that the required NuGet package is installed, the necessary namespaces are imported, and the TreeMap control is properly configured in your application. For detailed setup and configuration instructions, refer to the Getting Started guide.
NOTE
Drilldown requires at least one TreeMapLevel to be configured in the
Levelscollection. For more information about levels, refer to the Levels documentation.
Enable drilldown
The drilldown feature can be enabled or disabled using the EnableDrilldown property in TreeMap. The default value of EnableDrilldown is false. When enabled, a header containing the group path label is displayed above the leaf items, and tapping or clicking a group header drills down into that level. The header also supports drill-up (zoom out) navigation back to the previous level.
<treemap:SfTreeMap EnableDrillDown="True">
<!-- code omitted for brevity -->
</treemap:SfTreeMap>SfTreeMap treeMap = new SfTreeMap();
treeMap.EnableDrilldown = true;
//code omitted for brevity

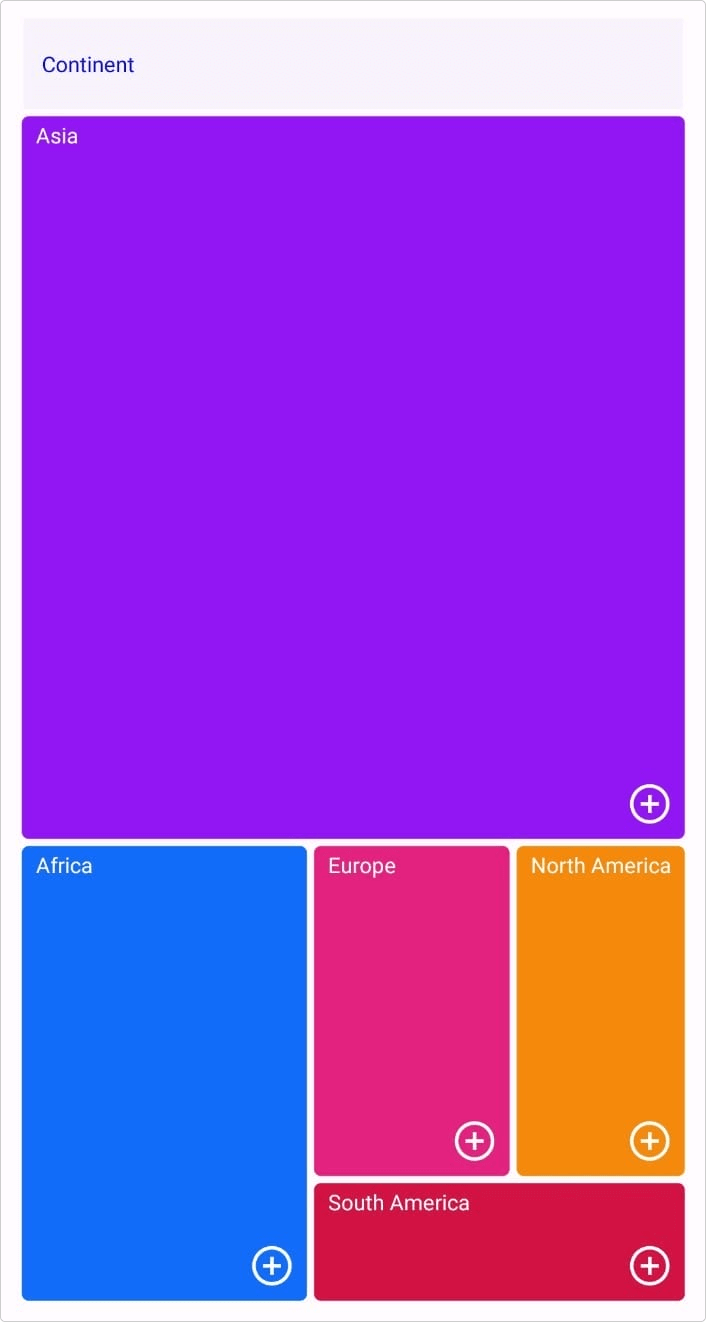

The following code snippet is the complete code for drilldown.
<treemap:SfTreeMap x:Name="treeMap"
DataSource="{Binding DrillDownPopulationDetails}"
RangeColorValuePath="Population"
PrimaryValuePath="Population"
Margin="8"
ShowToolTip="True"
EnableDrillDown="True">
<treemap:SfTreeMap.LeafItemSettings>
<treemap:TreeMapLeafItemSettings LabelPath="Country">
<treemap:TreeMapLeafItemSettings.TextStyle>
<treemap:TreeMapTextStyle TextColor="#FFFFFF" />
</treemap:TreeMapLeafItemSettings.TextStyle>
</treemap:TreeMapLeafItemSettings>
</treemap:SfTreeMap.LeafItemSettings>
<treemap:SfTreeMap.Levels>
<treemap:TreeMapLevel GroupPath="Continent" />
<treemap:TreeMapLevel GroupPath="Subregion" />
</treemap:SfTreeMap.Levels>
<treemap:SfTreeMap.LeafItemBrushSettings>
<treemap:TreeMapPaletteBrushSettings>
<treemap:TreeMapPaletteBrushSettings.Brushes>
<SolidColorBrush Color="#116DF9"/>
<SolidColorBrush Color="#9215F3"/>
<SolidColorBrush Color="#F4890B"/>
<SolidColorBrush Color="#D21243"/>
<SolidColorBrush Color="#E2227E"/>
</treemap:TreeMapPaletteBrushSettings.Brushes>
</treemap:TreeMapPaletteBrushSettings>
</treemap:SfTreeMap.LeafItemBrushSettings>
</treemap:SfTreeMap>SfTreeMap treeMap = new SfTreeMap();
DrillDownViewModel viewModel = new DrillDownViewModel();
treeMap.DataSource = viewModel.DrillDownPopulationDetails;
treeMap.EnableDrilldown = true;
treeMap.PrimaryValuePath = "Population";
treeMap.RangeColorValuePath = "Population";
treeMap.ShowToolTip = true;
treeMap.Margin = 8;
treeMap.LeafItemSettings = new TreeMapLeafItemSettings() { LabelPath = "Country" };
treeMap.Levels = new List<TreeMapLevel>()
{
new TreeMapLevel() { GroupPath = "Continent" },
new TreeMapLevel() { GroupPath = "Subregion" }
};
treeMap.LeafItemBrushSettings = new TreeMapPaletteBrushSettings()
{
Brushes = new List<Brush>()
{
new SolidColorBrush(Color.FromArgb(0xFF, 0x11, 0x6D, 0xF9)),
new SolidColorBrush(Color.FromArgb(0xFF, 0x92, 0x15, 0xF3)),
new SolidColorBrush(Color.FromArgb(0xFF, 0xF4, 0x89, 0x0B)),
new SolidColorBrush(Color.FromArgb(0xFF, 0xD2, 0x12, 0x43)),
new SolidColorBrush(Color.FromArgb(0xFF, 0xE2, 0x22, 0x7E)),
}
};
this.Content = treeMap;/// <summary>
/// Represents the custom data properties.
/// </summary>
public class DrillDownPopulationDetails
{
public string Country { get; set; }
public string Subregion { get; set; }
public string Continent { get; set; }
public double Population { get; set; }
}/// <summary>
/// Represents demographic information for the world population.
/// </summary>
public class DrillDownViewModel
{
public DrillDownViewModel()
{
this.DrillDownPopulationDetails = this.GetDrillDownPopulationDetails();
}
public ObservableCollection<DrillDownPopulationDetails> DrillDownPopulationDetails { get; set; }
private ObservableCollection<DrillDownPopulationDetails> GetDrillDownPopulationDetails()
{
return new ObservableCollection<DrillDownPopulationDetails>()
{
#region Africa
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Ethiopia", Population = 107534882 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Tanzania", Population = 59091392 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Kenya", Population = 50950879 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Uganda", Population = 44270563 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Mozambique", Population = 30528673 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Madagascar", Population = 26262810 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Malawi", Population = 19164728 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Zambia", Population = 17609178 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Zimbabwe", Population = 16913261 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Somalia", Population = 15181925 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "South Sudan", Population = 12919053 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Rwanda", Population = 12501156 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Burundi", Population = 11794700 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Eritrea", Population = 5187948 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Mauritius", Population = 1268315 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Djibouti", Population = 971408 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Réunion", Population = 883247 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Comoros", Population = 832347 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Mayotte", Population = 259682 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Eastern Africa", Country = "Seychelles", Population = 95235 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Democratic Republic of the Congo", Population = 84004989 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Angola", Population = 30774205 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Cameroon", Population = 24678234 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Chad", Population = 15353184 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Congo", Population = 5399895 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Central African Republic", Population = 4737423 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Gabon", Population = 2067561 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Equatorial Guinea", Population = 1313894 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Middle Africa", Country = "Sao Tome and Principe", Population = 208818 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Northern Africa", Country = "Egypt", Population = 99375741 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Northern Africa", Country = "Algeria", Population = 42008054 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Northern Africa", Country = "Sudan", Population = 41511526 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Northern Africa", Country = "Morocco", Population = 36191805 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Northern Africa", Country = "Tunisia", Population = 11659174 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Northern Africa", Country = "Libya", Population = 6470956 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Northern Africa", Country = "Western Sahara", Population = 567421 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Southern Africa", Country = "South Africa", Population = 57398421 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Southern Africa", Country = "Namibia", Population = 2587801 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Southern Africa", Country = "Botswana", Population = 2333201 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Southern Africa", Country = "Lesotho", Population = 2263010 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Southern Africa", Country = "Swaziland", Population = 1391385 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Nigeria", Population = 195875237 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Ghana", Population = 29463643 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Côte d'Ivoire", Population = 24905843 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Niger", Population = 22311375 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Burkina Faso", Population = 19751651 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Mali", Population = 19107706 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Senegal", Population = 16294270 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Guinea", Population = 13052608 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Benin", Population = 11485674 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Togo", Population = 7990926 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Sierra Leone", Population = 7719729 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Liberia", Population = 4853516 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Mauritania", Population = 4540068 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Gambia", Population = 2163765 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Guinea-Bissau", Population = 1907268 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Cabo Verde", Population = 553335 },
new DrillDownPopulationDetails() { Continent = "Africa", Subregion = "Western Africa", Country = "Saint Helena", Population = 563 },
#endregion
#region Asia
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Central Asia", Country = "Uzbekistan", Population = 36629920 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Central Asia", Country = "Kazakhstan", Population = 18811900 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Central Asia", Country = "Kyrgyzstan", Population = 6719900 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Central Asia", Country = "Turkmenistan", Population = 6187850 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Central Asia", Country = "Tajikistan", Population = 9770891 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Eastern Asia", Country = "China", Population = 1411778724 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Eastern Asia", Country = "Japan", Population = 124936000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Eastern Asia", Country = "South Korea", Population = 51837627 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Eastern Asia", Country = "North Korea", Population = 25983200 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Eastern Asia", Country = "Mongolia", Population = 3488500 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Eastern Asia", Country = "Taiwan", Population = 23213962 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Indonesia", Population = 277893337 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Philippines", Population = 113740000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Vietnam", Population = 100880000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Thailand", Population = 71141700 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Myanmar", Population = 54148400 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Cambodia", Population = 17585400 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Laos", Population = 7283500 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Singapore", Population = 5861780 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Brunei", Population = 483000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southeastern Asia", Country = "Timor-Leste", Population = 1863000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "India", Population = 1439533831 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "Pakistan", Population = 243515000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "Bangladesh", Population = 171752000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "Afghanistan", Population = 42647492 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "Nepal", Population = 31454200 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "Sri Lanka", Population = 21413200 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "Maldives", Population = 724800 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Southern Asia", Country = "Bhutan", Population = 524289 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Turkey", Population = 86842500 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Saudi Arabia", Population = 35556920 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Israel", Population = 9390000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Iran", Population = 87532000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "United Arab Emirates", Population = 9890000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Jordan", Population = 11084000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Lebanon", Population = 7000000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Oman", Population = 5360000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Yemen", Population = 31136000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Syria", Population = 22000000 },
new DrillDownPopulationDetails() { Continent = "Asia", Subregion = "Western Asia", Country = "Iraq", Population = 42400000 },
#endregion
#region North America
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Central America", Country = "Mexico", Population = 129592000 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Central America", Country = "Guatemala", Population = 19162300 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Central America", Country = "Honduras", Population = 10478700 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Central America", Country = "El Salvador", Population = 6979788 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Central America", Country = "Nicaragua", Population = 6723613 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Central America", Country = "Costa Rica", Population = 5409488 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Central America", Country = "Panama", Population = 4859380 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Northern America", Country = "United States", Population = 336710000 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Northern America", Country = "Canada", Population = 39737500 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Northern America", Country = "Bermuda", Population = 64000 },
new DrillDownPopulationDetails() { Continent = "North America", Subregion = "Northern America", Country = "Greenland", Population = 56000 },
#endregion
#region South America
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Eastern South America", Country = "Brazil", Population = 217637297 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Northern South America", Country = "Colombia", Population = 52886363 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Southern South America", Country = "Argentina", Population = 46057866 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Western South America", Country = "Peru", Population = 34683444 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Northern South America", Country = "Venezuela", Population = 29395334 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Southern South America", Country = "Chile", Population = 19764771 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Western South America", Country = "Ecuador", Population = 18377367 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Western South America", Country = "Bolivia", Population = 12567336 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Eastern South America", Country = "Paraguay", Population = 6947270 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Southern South America", Country = "Uruguay", Population = 3423316 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Northern South America", Country = "Guyana", Population = 831087 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Northern South America", Country = "Suriname", Population = 634431 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Northern South America", Country = "French Guiana", Population = 319796 },
new DrillDownPopulationDetails() { Continent = "South America", Subregion = "Southern South America", Country = "Falkland Islands", Population = 3803 },
#endregion
#region Europe
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Poland", Population = 40221726 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Romania", Population = 19618996 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Czech Republic", Population = 10503734 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Hungary", Population = 9994993 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Belarus", Population = 9455037 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Bulgaria", Population = 6813800 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Slovakia", Population = 5449230 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Eastern Europe", Country = "Moldova", Population = 3435931 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "United Kingdom", Population = 67961439 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Sweden", Population = 10673669 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Denmark", Population = 5873429 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Finland", Population = 5599869 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Norway", Population = 5233582 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Ireland", Population = 5149139 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Lithuania", Population = 2718352 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Latvia", Population = 1830212 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Estonia", Population = 1322766 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Iceland", Population = 396960 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Channel Islands", Population = 111803 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Isle of Man", Population = 84710 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Northern Europe", Country = "Faroe Islands", Population = 54281 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Italy", Population = 59397744 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Spain", Population = 47913373 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Greece", Population = 10422720 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Portugal", Population = 100473349 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Serbia", Population = 6908227 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Croatia", Population = 3879074 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Bosnia and Herzegovina", Population = 3210848 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Albania", Population = 2793592 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "North Macedonia", Population = 1836713 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Slovenia", Population = 2107180 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Montenegro", Population = 617683 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Malta", Population = 520971 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Andorra", Population = 80088 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Gibraltar", Population = 34003 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "San Marino", Population = 33642 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Southern Europe", Country = "Holy See", Population = 496 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Germany", Population = 84552242 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "France", Population = 66548530 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Netherlands", Population = 18228742 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Belgium", Population = 11738763 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Austria", Population = 9120813 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Switzerland", Population = 8742753 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Luxembourg", Population = 674768 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Monaco", Population = 39298 },
new DrillDownPopulationDetails() { Continent = "Europe", Subregion = "Western Europe", Country = "Liechtenstein", Population = 38585 },
#endregion
};
}
}
Header customization
The drilldown header, which is displayed above the leaf items to support drill-up (zoom out) navigation, can be customized using the DrilldownHeaderSettings property of SfTreeMap. This property provides similar customization options as the TreeMap level header; for more information, refer to the Levels documentation.
The TreeMapDrillDownHeaderSettings includes the following properties:
- Background: Specifies the background brush for the drilldown header.
- Height: Specifies the height of the drilldown header.
- TextStyle: Specifies the text style of the drilldown header label.

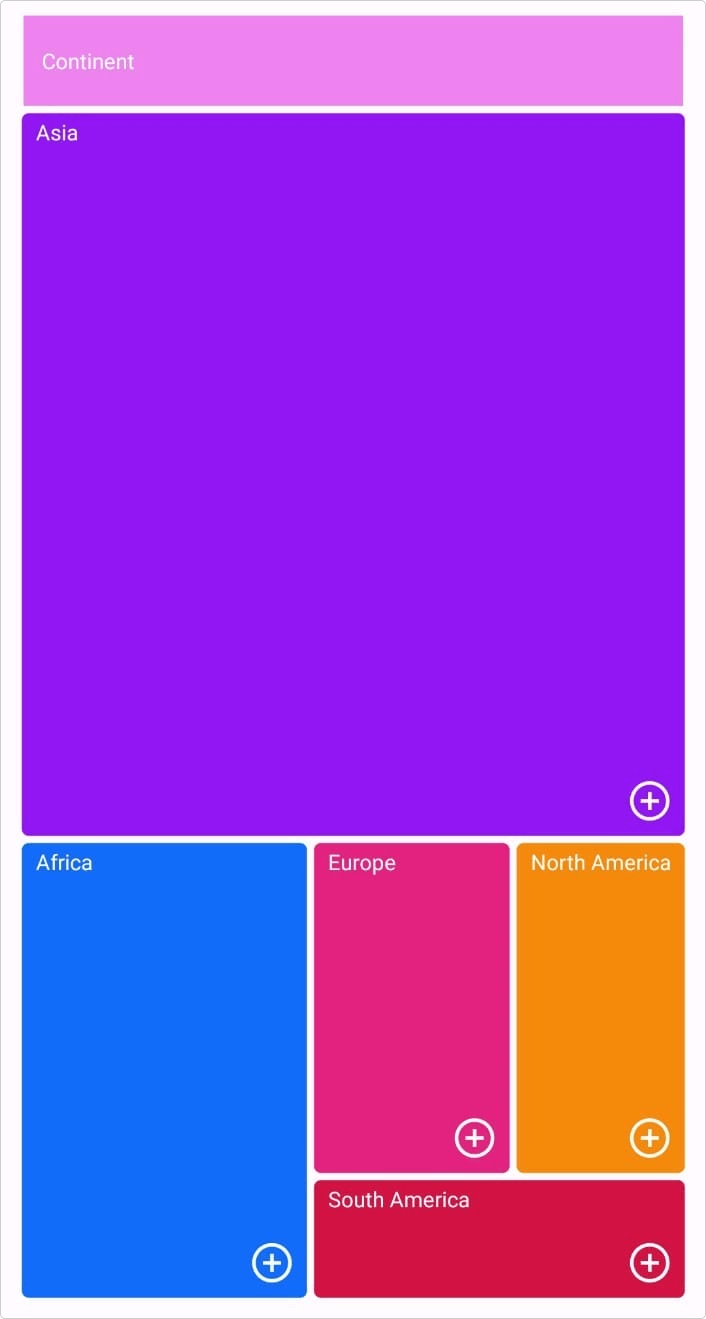

The following code snippet demonstrates how to define the drilldown header style.
<treemap:SfTreeMap EnableDrillDown="True">
<treemap:SfTreeMap.DrillDownHeaderSettings>
<treemap:TreeMapDrillDownHeaderSettings Height="50" Background="Violet">
<treemap:TreeMapDrillDownHeaderSettings.TextStyle>
<treemap:TreeMapTextStyle TextColor="Blue"/>
</treemap:TreeMapDrillDownHeaderSettings.TextStyle>
</treemap:TreeMapDrillDownHeaderSettings>
</treemap:SfTreeMap.DrillDownHeaderSettings>
<!-- code omitted for brevity -->
</treemap:SfTreeMap>SfTreeMap treeMap = new SfTreeMap();
treeMap.EnableDrilldown = true;
treeMap.DrillDownHeaderSettings = new TreeMapDrillDownHeaderSettings()
{
Height = 50,
Background = Colors.Violet,
TextStyle = new TreeMapTextStyle() { TextColor = Colors.Blue }
};
//code omitted for brevity
Troubleshooting
If drilldown does not work as expected, verify the following:
-
EnableDrilldown is set to
true. - At least one TreeMapLevel is configured in the
Levelscollection; see Levels for details. - The
DataSourceis populated with hierarchical data and theGroupPathof each level matches a field on the data model.
