Stacked Line 100 Chart in .NET MAUI Chart

10 Jan 202521 minutes to read

Stacked Line 100

The stacked line 100 chart is a type of chart that displays multiple line series stacked on top of each other, to indicate the cumulative value of the data points at 100%.

To render a stacked line 100 chart, create an instance of the StackingLine100Series and add it to the Series collection property of the SfCartesianChart.

NOTE

The Cartesian chart has a Series as its default content.

<chart:SfCartesianChart>

        <chart:SfCartesianChart.XAxes>
            <chart:CategoryAxis/>
        </chart:SfCartesianChart.XAxes>

        <chart:SfCartesianChart.YAxes>
            <chart:NumericalAxis/>
        </chart:SfCartesianChart.YAxes>

        <chart:StackingLine100Series ItemsSource="{Binding Data1}"
                                     XBindingPath="Month"
                                     YBindingPath="Value">
        </chart:StackingLine100Series>

        <chart:StackingLine100Series ItemsSource="{Binding Data2}"
                                     XBindingPath="Month"
                                     YBindingPath="Value">
        </chart:StackingLine100Series>

        <chart:StackingLine100Series ItemsSource="{Binding Data3}"
                                     XBindingPath="Month"
                                     YBindingPath="Value">
        </chart:StackingLine100Series>

        <chart:StackingLine100Series ItemsSource="{Binding Data4}"
                                     XBindingPath="Month"
                                     YBindingPath="Value">
        </chart:StackingLine100Series>

    </chart:SfCartesianChart>
SfCartesianChart chart = new SfCartesianChart();
    CategoryAxis primaryAxis = new CategoryAxis();
    chart.XAxes.Add(primaryAxis);
    NumericalAxis secondaryAxis = new NumericalAxis();
    chart.YAxes.Add(secondaryAxis);

    ViewModel viewModel = new ViewModel();

    // Create a StackingLine100Series for the chart
    StackingLine100Series series1 = new  StackingLine100Series()
    {
        ItemsSource = viewModel.Data1,
        XBindingPath = "Month",
        YBindingPath = "Value",
    };

    StackingLine100Series series2 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data2,
        XBindingPath = "Month",
        YBindingPath = "Value",
    };
    StackingLine100Series series3 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data3,
        XBindingPath = "Month",
        YBindingPath = "Value",
    };

    StackingLine100Series series4 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data4
        XBindingPath = "Month",
        YBindingPath = "Value",
    };

    // Add all series to the chart
    chart.Series.Add(series1);
    chart.Series.Add(series2);
    chart.Series.Add(series3);
    chart.Series.Add(series4);
    this.Content = chart;

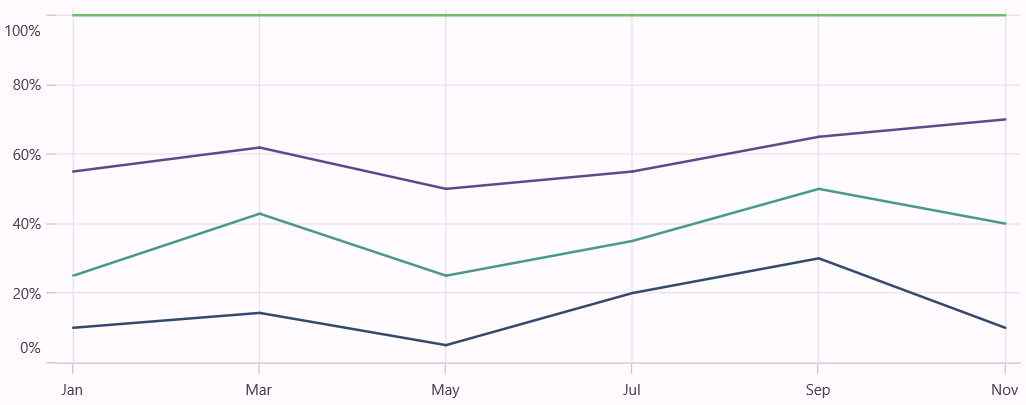

Stacking Line 100 Chart in .NET MAUI Cartesian Charts.

Dashed Stacked Line 100

The StrokeDashArray property of StackingLine100Series is used to render the stacking line 100 series with dashes. Odd value is considered as rendering size and even value is considered as gap.

<chart:SfCartesianChart>

        <chart:SfCartesianChart.Resources>
            <DoubleCollection x:Key="dashArray">
                <x:Double>5</x:Double>
                <x:Double>2</x:Double>
            </DoubleCollection>
        </chart:SfCartesianChart.Resources>

        <chart:SfCartesianChart.XAxes>
            <chart:CategoryAxis/>
        </chart:SfCartesianChart.XAxes>

        <chart:SfCartesianChart.YAxes>
            <chart:NumericalAxis/>
        </chart:SfCartesianChart.YAxes>

        <chart:StackingLine100Series ItemsSource="{Binding Data1}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     StrokeDashArray="{StaticResource dashArray}"/>

        <chart:StackingLine100Series ItemsSource="{Binding Data2}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     StrokeDashArray="{StaticResource dashArray}"/>

        <chart:StackingLine100Series ItemsSource="{Binding Data3}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     StrokeDashArray="{StaticResource dashArray}"/>

        <chart:StackingLine100Series ItemsSource="{Binding Data4}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     StrokeDashArray="{StaticResource dashArray}"/>
    </chart:SfCartesianChart>
SfCartesianChart chart = new SfCartesianChart();
    CategoryAxis primaryAxis = new CategoryAxis();
    chart.XAxes.Add(primaryAxis);
    NumericalAxis secondaryAxis = new NumericalAxis();
    chart.YAxes.Add(secondaryAxis);

    ViewModel viewModel = new ViewModel();

    // Create a collection of doubles to set the stroke dash pattern for the series
    DoubleCollection doubleCollection = new DoubleCollection();
    doubleCollection.Add(5);
    doubleCollection.Add(2);
    . . .
    StackingLine100Series series1 = new  StackingLine100Series()
    {
        ItemsSource = viewModel.Data1,
        XBindingPath = "Month",
        YBindingPath = "Value",
        StrokeDashArray = doubleCollection // Use defined dash pattern
    };

    StackingLine100Series series2 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data2,
        XBindingPath = "Month",
        YBindingPath = "Value",
        StrokeDashArray = doubleCollection // Use defined dash pattern
    };

    StackingLine100Series series3 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data3,
        XBindingPath = "Month",
        YBindingPath = "Value",
        StrokeDashArray = doubleCollection // Use defined dash pattern
    };

    StackingLine100Series series4 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data4,
        XBindingPath = "Month",
        YBindingPath = "Value",
        StrokeDashArray = doubleCollection // Use defined dash pattern
    };

    chart.Series.Add(series1);
    chart.Series.Add(series2);
    chart.Series.Add(series3);
    chart.Series.Add(series4);

    this.Content = chart;

Dashed Stacked 100 Line chart in MAUI

Enable Marker

A marker, also known as a symbol, is used to determine or highlight the position of the data point. To enable markers in the series, set the ShowMarkers property to true.

<chart:SfCartesianChart>
        ...
        <chart:StackingLine100Series ItemsSource="{Binding Data1}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     ShowMarkers="True"/>

        <chart:StackingLine100Series ItemsSource="{Binding Data2}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     ShowMarkers="True"/>

        <chart:StackingLine100Series ItemsSource="{Binding Data3}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     ShowMarkers="True"/>

        <chart:StackingLine100Series ItemsSource="{Binding Data4}"
                                     XBindingPath="Month"
                                     YBindingPath="Value"
                                     ShowMarkers="True"/>

    </chart:SfCartesianChart>
SfCartesianChart chart = new SfCartesianChart();

    ViewModel viewModel = new ViewModel();
    ...
    StackingLine100Series series1 = new  StackingLine100Series()
    {
        ItemsSource = viewModel.Data1,
        XBindingPath = "Month",
        YBindingPath = "Value",
        ShowMarkers = true, // Enable markers on the series for data points
    };

    StackingLine100Series series2 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data2,
        XBindingPath = "Month",
        YBindingPath = "Value",
        ShowMarkers = true, // Enable markers on the series for data points
    };

    StackingLine100Series series3 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data3,
        XBindingPath = "Month",
        YBindingPath = "Value",
        ShowMarkers = true, // Enable markers on the series for data points
    };

    StackingLine100Series series4 = new StackingLine100Series()
    {
        ItemsSource = viewModel.Data4,
        XBindingPath = "Month",
        YBindingPath = "Value",
        ShowMarkers = true, // Enable markers on the series for data points
    };

    chart.Series.Add(series1);
    chart.Series.Add(series2);
    chart.Series.Add(series3);
    chart.Series.Add(series4);

    this.Content = chart;

Stacked Line 100 Marker support in MAUI Chart

Marker customization

In order to change the series markers appearance, create an instance of the MarkerSettings property. The following properties are used to customize marker appearance.

  • Type, of type ShapeType, describes the shape of the series marker. The default value of this property is ShapeType.Circle.
  • Stroke, of type Brush, indicates the brush used to paint the marker border.
  • StrokeWidth, of type double, indicates the width of the marker border.
  • Fill, of type Brush, indicates the color of the marker.
  • Width, of type double, indicates the width of the marker.
  • Height, of type double, indicates the height of the marker.
<chart:SfCartesianChart>
        ...
        <chart:StackingLine100Series ItemsSource="{Binding Data}"
                                  XBindingPath="Month"
                                  YBindingPath="Value"
                                  ShowMarkers="True">
            <chart:StackingLine100Series.MarkerSettings>
                <chart:ChartMarkerSettings Type="Diamond"
                                           StrokeWidth="2"
                                           Fill="White"
                                           Height="8"
                                           Width="8"/>
            </chart:StackingLine100Series.MarkerSettings>
        </chart:StackingLine100Series>
    </chart:SfCartesianChart>
SfCartesianChart chart = new SfCartesianChart();

    ViewModel viewModel = new ViewModel();
    ...
    // Configure marker settings for the data points in the chart series.
    ChartMarkerSettings chartMarker= new ChartMarkerSettings()
    {
        Type = ShapeType.Diamond,
        Fill = Colors.White,
        StrokeWidth = 2,
        Height = 8,
        Width = 8,
    };

    StackingLine100Series series = new  StackingLine100Series()
    {
        ItemsSource = viewModel.Data,
        XBindingPath = "Month",
        YBindingPath = "Value",
        ShowMarkers= true,
        MarkerSettings = chartMarker, // Apply the marker settings configured above.
    };

    chart.Series.Add(series);
    this.Content = chart;
