Adding a Line Chart to an Excel Worksheet
13 Jul 202610 minutes to read
A line chart displays information as a series of data points connected by straight line segments. It is most effective for showing trends over a continuous range, such as time series. A plain line chart connects the points with lines; the lineMarkers variant adds a visible marker on each data point.
For prerequisites and installation steps, see the Flutter XlsIO Overview. For background on charts and the chart package, see Working with Excel Charts.
NOTE
The code samples in this document use
await workbook.save(). Always callworkbook.dispose()after saving to release the XlsIO DOM memory, ideally inside atry/finallyblock.
Create a line chart
A line chart is created in three steps: build the data, add a Chart to the worksheet’s ChartCollection, and set the chartType and dataRange. The first column of the data range supplies the category labels, and the second column supplies the values.
import 'package:syncfusion_flutter_xlsio/xlsio.dart';
import 'package:syncfusion_officechart/officechart.dart';
Future<void> createLineChart() async {
final Workbook workbook = Workbook();
final Worksheet sheet = workbook.worksheets[0];
// Sample data: a list of cities and their temperatures.
sheet.getRangeByName('A1').setText('City Name');
sheet.getRangeByName('A2').setText('Chennai');
sheet.getRangeByName('A3').setText('Mumbai');
sheet.getRangeByName('A4').setText('Delhi');
sheet.getRangeByName('A5').setText('Hyderabad');
sheet.getRangeByName('A6').setText('Kolkata');
sheet.getRangeByName('B1').setText('Temp in C');
sheet.getRangeByName('B2').setNumber(34);
sheet.getRangeByName('B3').setNumber(40);
sheet.getRangeByName('B4').setNumber(47);
sheet.getRangeByName('B5').setNumber(20);
sheet.getRangeByName('B6').setNumber(66);
// Create a chart collection and add a line chart.
final ChartCollection charts = ChartCollection(sheet);
final Chart chart = charts.add();
chart.chartType = ExcelChartType.line;
chart.dataRange = sheet.getRangeByName('A1:B6');
chart.isSeriesInRows = false;
// Bind the chart collection to the worksheet.
sheet.charts = charts;
final List<int> bytes = await workbook.save();
workbook.dispose();
}Customize a line chart
The Chart class exposes properties for the most common chart elements: chart title, data labels, legend, and line patterns. The samples below build on the same data setup.
Sample data setup
import 'package:syncfusion_flutter_xlsio/xlsio.dart';
import 'package:syncfusion_officechart/officechart.dart';
void populateLineChartData(Worksheet sheet) {
sheet.getRangeByName('A1').setText('Month');
sheet.getRangeByName('A2').setText('January');
sheet.getRangeByName('A3').setText('February');
sheet.getRangeByName('A4').setText('March');
sheet.getRangeByName('A5').setText('April');
sheet.getRangeByName('A6').setText('May');
sheet.getRangeByName('B1').setText('Laptop');
sheet.getRangeByName('B2').setNumber(1200);
sheet.getRangeByName('B3').setNumber(1100);
sheet.getRangeByName('B4').setNumber(1300);
sheet.getRangeByName('B5').setNumber(1250);
sheet.getRangeByName('B6').setNumber(1400);
sheet.getRangeByName('C1').setText('SmartPhone');
sheet.getRangeByName('C2').setNumber(1500);
sheet.getRangeByName('C3').setNumber(1300);
sheet.getRangeByName('C4').setNumber(1780);
sheet.getRangeByName('C5').setNumber(1890);
sheet.getRangeByName('C6').setNumber(1600);
sheet.getRangeByName('D1').setText('Tablets');
sheet.getRangeByName('D2').setNumber(800);
sheet.getRangeByName('D3').setNumber(900);
sheet.getRangeByName('D4').setNumber(850);
sheet.getRangeByName('D5').setNumber(950);
sheet.getRangeByName('D6').setNumber(1000);
}Chart title
Future<void> configureLineChartTitle() async {
final Workbook workbook = Workbook();
final Worksheet sheet = workbook.worksheets[0];
populateLineChartData(sheet);
final ChartCollection charts = ChartCollection(sheet);
final Chart chart = charts.add();
chart.chartType = ExcelChartType.line;
chart.dataRange = sheet.getRangeByName('A1:D6');
chart.isSeriesInRows = false;
// Set the chart title with formatting.
chart.chartTitle = 'Monthly Sales Data';
chart.chartTitleArea.bold = true;
chart.chartTitleArea.size = 10;
chart.chartTitleArea.color = '#0000FF';
sheet.charts = charts;
final List<int> bytes = await workbook.save();
workbook.dispose();
}Data labels
Future<void> configureLineChartDataLabels() async {
final Workbook workbook = Workbook();
final Worksheet sheet = workbook.worksheets[0];
populateLineChartData(sheet);
final ChartCollection charts = ChartCollection(sheet);
final Chart chart = charts.add();
chart.chartType = ExcelChartType.line;
chart.dataRange = sheet.getRangeByName('A1:D6');
chart.isSeriesInRows = false;
// Configure data labels on every series.
for (final ChartSerie serie in chart.series) {
serie.dataLabels.isValue = true;
serie.dataLabels.textArea.bold = true;
serie.dataLabels.textArea.size = 10;
serie.dataLabels.textArea.fontName = 'Arial';
serie.dataLabels.textArea.color = '#27A6EA';
}
sheet.charts = charts;
final List<int> bytes = await workbook.save();
workbook.dispose();
}The dataLabels flags control which parts of a data point are displayed:
| Flag | Description |
|---|---|
isValue |
Display the numeric value of the data point. |
isCategoryName |
Display the category name (for example, the month). |
isSeriesName |
Display the name of the series. |
Per-series line patterns
Future<void> configureLineChartSeriesPatterns() async {
final Workbook workbook = Workbook();
final Worksheet sheet = workbook.worksheets[0];
populateLineChartData(sheet);
final ChartCollection charts = ChartCollection(sheet);
final Chart chart = charts.add();
chart.chartType = ExcelChartType.line;
chart.dataRange = sheet.getRangeByName('A1:D6');
chart.isSeriesInRows = false;
// Apply a different line pattern to each series.
final List<ExcelChartLinePattern> patterns = <ExcelChartLinePattern>[
ExcelChartLinePattern.longDash,
ExcelChartLinePattern.roundDot,
ExcelChartLinePattern.squareDot,
];
for (int i = 0; i < chart.series.length; i++) {
chart.series[i].linePattern = patterns[i];
chart.series[i].linePatternColor = '#EE2828';
}
sheet.charts = charts;
final List<int> bytes = await workbook.save();
workbook.dispose();
}Legend and chart borders
Future<void> configureLineChartLegendAndBorders() async {
final Workbook workbook = Workbook();
final Worksheet sheet = workbook.worksheets[0];
populateLineChartData(sheet);
final ChartCollection charts = ChartCollection(sheet);
final Chart chart = charts.add();
chart.chartType = ExcelChartType.line;
chart.dataRange = sheet.getRangeByName('A1:D6');
chart.isSeriesInRows = false;
// Set the legend position. The `legend` property is nullable; it is null
// until a legend is first accessed, after which it is created automatically.
chart.legend!.position = ExcelLegendPosition.right;
// Set the chart border (the line around the entire chart).
chart.linePattern = ExcelChartLinePattern.solid;
chart.linePatternColor = '#2F4F4F';
// Set the plot area border (the line around the plot area only).
chart.plotArea.linePattern = ExcelChartLinePattern.roundDot;
chart.plotArea.linePatternColor = '#36DCE9';
sheet.charts = charts;
final List<int> bytes = await workbook.save();
workbook.dispose();

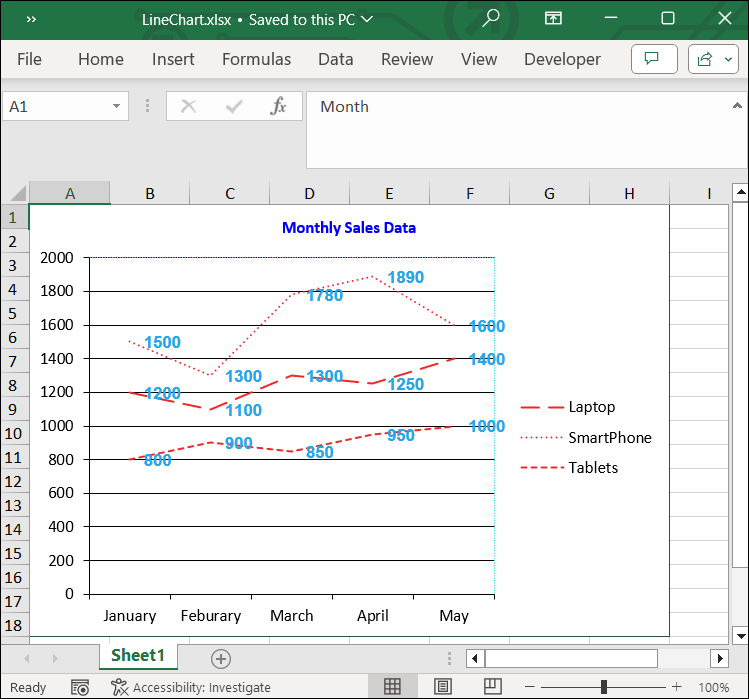

}The following Excel document is generated by combining the samples above:
