Series in Windows Forms Smith Chart (SfSmithChart)

18 Nov 20183 minutes to read

Chart series is the visual representation of given data. The following APIs are used for generating the series.

DataSource : Data collection that is to be given to plot the data.

ResistanceMember : A string property that represents the resistance values in impedance Smith chart and conductance values in admittance Smith chart.

ReactanceMember : A string property that represents the reactance values in impedance Smith chart and susceptance values in admittance Smith chart.

LineSeries series = new LineSeries();
series.DataSource = model.Trace1;
series.ResistanceMember = "Resistance";
series.ReactanceMember = "Reactance";
sfSmithChart1.Series.Add(series);
Dim series As New LineSeries()
series.DataSource = model.Trace1
series.ResistanceMember = "Resistance"
series.ReactanceMember = "Reactance"
sfSmithChart1.Series.Add(series)

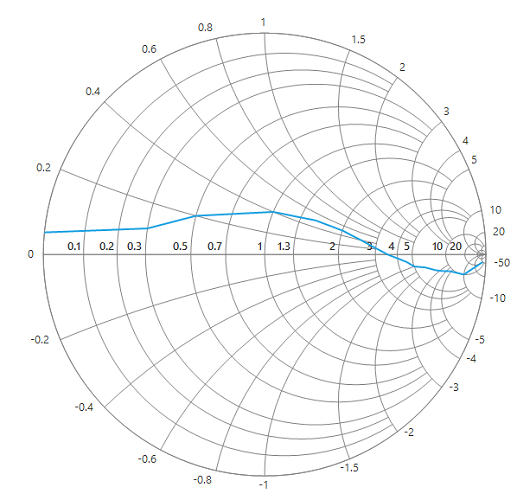

WinForms SmithChart series with datasource

Customizing the line series

The line stroke and width can be customized by using the Interior, StrokeWidth and DashStyle properties of line series.

series.Interior = Color.Red;
series.StrokeWidth = 3;
series.DashStyle = DashStyle.Dash;
series.Interior = Color.Red
series.StrokeWidth = 3
series.DashStyle = DashStyle.Dash

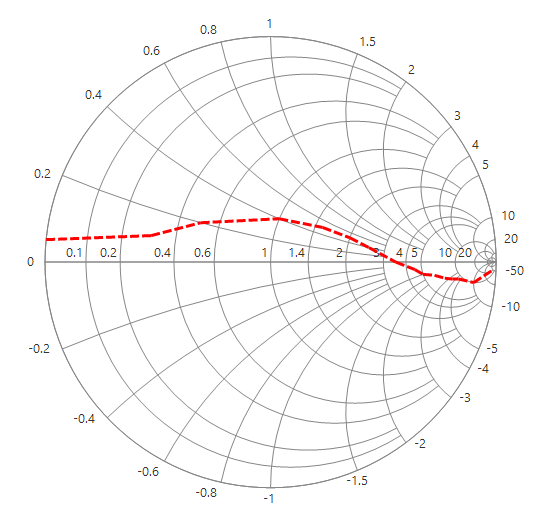

WinForms SmithChart line series customization

Series visibility

To hide the series programmatically, set the Visible property to false for the specific series.

LineSeries series = new LineSeries();
series.MarkerVisible = true;
series.DataSource = model.Trace1;
series.ResistanceMember = "Resistance";
series.ReactanceMember = "Reactance";
sfSmithChart1.Series.Add(series);

LineSeries series1 = new LineSeries();
series1.MarkerVisible = true;
series1.DataSource = model.Trace2;
series1.ResistanceMember = "Resistance";
series1.ReactanceMember = "Reactance";
series1.Visible = false;
sfSmithChart1.Series.Add(series1);
Dim series As New LineSeries()
series.MarkerVisible = True
series.DataSource = model.Trace1
series.ResistanceMember = "Resistance"
series.ReactanceMember = "Reactance"
sfSmithChart1.Series.Add(series)

Dim series1 As New LineSeries()
series1.MarkerVisible = True
series1.DataSource = model.Trace2
series1.ResistanceMember = "Resistance"
series1.ReactanceMember = "Reactance"
series1.Visible = False
sfSmithChart1.Series.Add(series1)

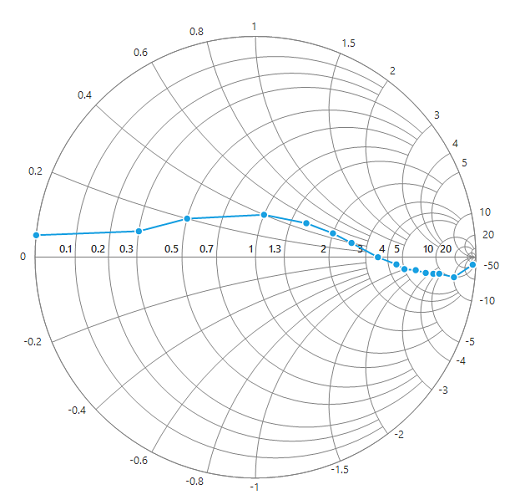

WinForms SmithChart series visibility

Data plotting customization

By default, the data points are plotted by sorting them based on the resistance values and they can be plotted based on their index value as it is by setting the ArrangeByIndex property as true.

LineSeries series = new LineSeries();
series.ArrangeByIndex = true;
sfSmithChart1.Series.Add(series);
Dim series As New LineSeries()
series.ArrangeByIndex = True
sfSmithChart1.Series.Add(series)

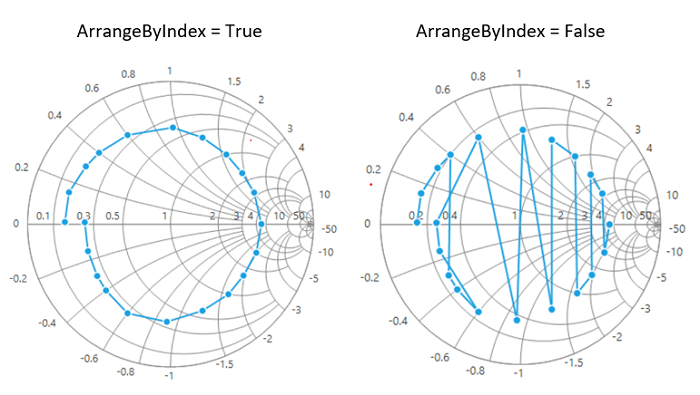

WinForms SmithChart data plotting customization
