Palettes in WPF Surface Chart (SfSurfaceChart)

18 Nov 20183 minutes to read

WPF Surface Chart provides options to apply different kinds of palettes.

The predefined palettes include the following:

  • Metro
  • AutumnBrights
  • FloraHues
  • Pineapple
  • TomotoSpectrum
  • RedChrome
  • PurpleChrome
  • BlueChrome
  • GreenChrome
  • Elite
  • LightCandy
  • SandyBeach

Applying predefined brushes

Using the above palettes, you can apply a set of predefined brushes to the surface chart as shown in the following code example.

<chart:SfSurfaceChart Palette="Metro">
    </chart:SfSurfaceChart>
SfSurfaceChart chart = new SfSurfaceChart();
chart.Palette = ChartColorPalette.Metro;
grid.Children.Add(chart);

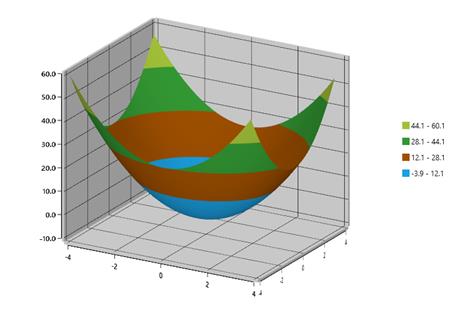

surface_chart_img12

Applying custom brushes

The custom palette option enables you to define your own color brushes for the Palette using the ColorModel property, as shown in the following code example.

<chart:SfSurfaceChart Palette="Custom">

        <chart:SfSurfaceChart.ColorModel>

            <chart:ChartColorModel>

                <chart:ChartColorModel.CustomBrushes>

                    <SolidColorBrush Color="Blue"/>

                    <SolidColorBrush Color="Lime"/>

                    <SolidColorBrush Color="Yellow"/>

                    <SolidColorBrush Color="Blue"/>

                    <SolidColorBrush Color="Lime"/>

                    <SolidColorBrush Color="Yellow"/>

                    <SolidColorBrush Color="OrangeRed"/>

                </chart:ChartColorModel.CustomBrushes>

            </chart:ChartColorModel>

        </chart:SfSurfaceChart.ColorModel>

    </chart:SfSurfaceChart>
SfSurfaceChart chart = new SfSurfaceChart();

chart.Palette = ChartColorPalette.Custom;

ChartColorModel colorModel = new ChartColorModel();

colorModel.CustomBrushes.Add(new SolidColorBrush(Colors.Blue));

colorModel.CustomBrushes.Add(new SolidColorBrush(Colors.Lime));

colorModel.CustomBrushes.Add(new SolidColorBrush(Colors.Yellow));

colorModel.CustomBrushes.Add(new SolidColorBrush(Colors.Blue));

colorModel.CustomBrushes.Add(new SolidColorBrush(Colors.Lime));

colorModel.CustomBrushes.Add(new SolidColorBrush(Colors.Yellow));

colorModel.CustomBrushes.Add(new SolidColorBrush(Colors.OrangeRed));

chart.ColorModel = colorModel;

grid.Children.Add(chart);

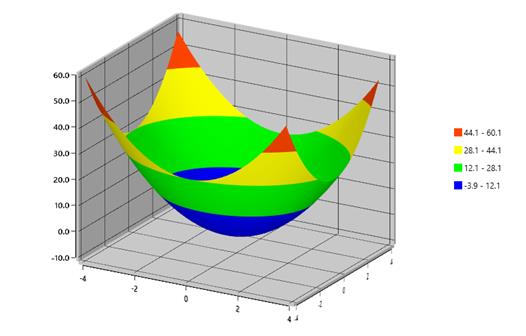

surface_chart_img13
