Axes in Windows Forms Smith Chart (SfSmithChart)

18 Nov 20189 minutes to read

The Smith chart supports the following two axes for plotting:

  • Horizontal axis
  • Radial axis

Horizontal axis

Horizontal axis scale is used to plot the normalized resistance values on impedance Smith chart and normalized conductance values on admittance Smith chart.

The following topics explain the customization of the horizontal axis.

Major gridlines customization

Visibility

Major gridlines visibility can be customized using the MajorGridlinesVisible property.

sfSmithChart1.HorizontalAxis.MajorGridlinesVisible = false;
sfSmithChart1.HorizontalAxis.MajorGridlinesVisible = False

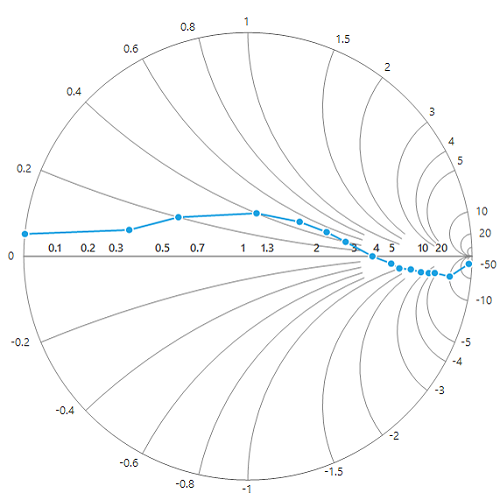

WinForms SmithChart horizontal axis major gridlines visibility

Style

Major gridlines style can be customized using the MajorGridlinesDashStyle, MajorGridlinesColor, MajorGridlinesWidth properties as shown in the below code snippet.

sfSmithChart1.HorizontalAxis.Style.MajorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash;
sfSmithChart1.HorizontalAxis.Style.MajorGridlinesColor = Color.Red;
sfSmithChart1.HorizontalAxis.Style.MajorGridlinesWidth = 1;
sfSmithChart1.HorizontalAxis.Style.MajorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash
sfSmithChart1.HorizontalAxis.Style.MajorGridlinesColor = Color.Red
sfSmithChart1.HorizontalAxis.Style.MajorGridlinesWidth = 1

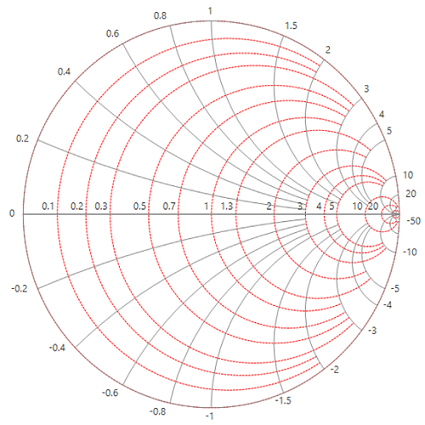

WinForms SmithChart horizontal axis major gridlines style

Minor gridlines customization

Visibility

By default, the minor gridlines are not added to the axis. The visibility of the minor gridlines can be controlled by using the MinorGridlinesVisible property.

sfSmithChart1.HorizontalAxis.MinorGridlinesVisible = true;
sfSmithChart1.HorizontalAxis.MinorGridlinesVisible = True

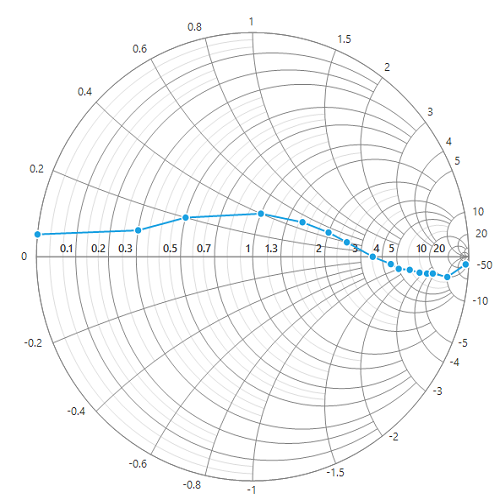

WinForms SmithChart horizontal axis minor gridlines visibility

Style

Minor gridlines style can be customized by using the MinorGridlinesDashStyle, MinorGridlinesColor, MinorGridlinesWidth and MinorGridlinesCount properties as shown in the following code snippet.

sfSmithChart1.HorizontalAxis.MinorGridlinesVisible = true;
sfSmithChart1.HorizontalAxis.Style.MinorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash;
sfSmithChart1.HorizontalAxis.Style.MinorGridlinesColor = Color.Red;
sfSmithChart1.HorizontalAxis.Style.MinorGridlinesWidth = 1;
sfSmithChart1.HorizontalAxis.MinorGridlinesCount = 10;
sfSmithChart1.HorizontalAxis.MinorGridlinesVisible = True
sfSmithChart1.HorizontalAxis.Style.MinorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash
sfSmithChart1.HorizontalAxis.Style.MinorGridlinesColor = Color.Red
sfSmithChart1.HorizontalAxis.Style.MinorGridlinesWidth = 1
sfSmithChart1.HorizontalAxis.MinorGridlinesCount = 10

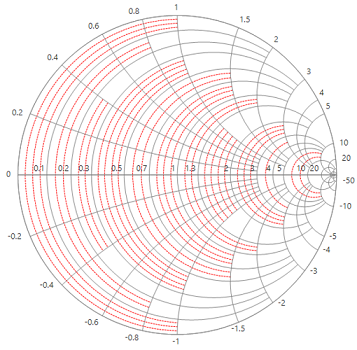

WinForms SmithChart horizontal axis minor gridlines style

Axis line

To customize the visibility and appearance of an axis line, use the AxisLineVisible, AxisLineDashStyle and AxisLineColor properties.

The following code snippet represents the axis line color customization.

sfSmithChart1.HorizontalAxis.Style.AxisLineColor = Color.Red;
sfSmithChart1.HorizontalAxis.Style.AxisLineColor = Color.Red

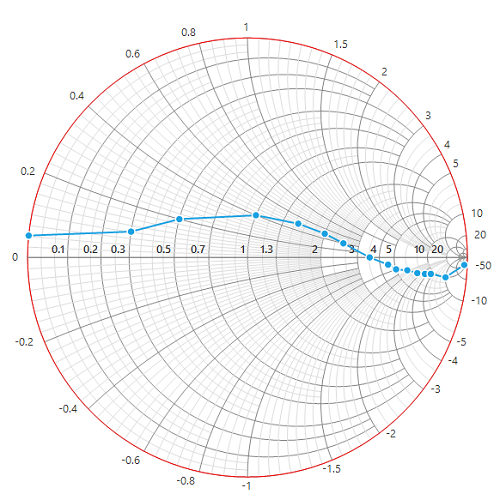

WinForms SmithChart horizontal axis line

Label Placement

The LabelPlacement property is used to position the axis label either inside or outside of the chart plotting area. By default, the labels are placed outside.

sfSmithChart1.HorizontalAxis.LabelPlacement = LabelPlacement.Inside;
sfSmithChart1.HorizontalAxis.LabelPlacement = LabelPlacement.Inside

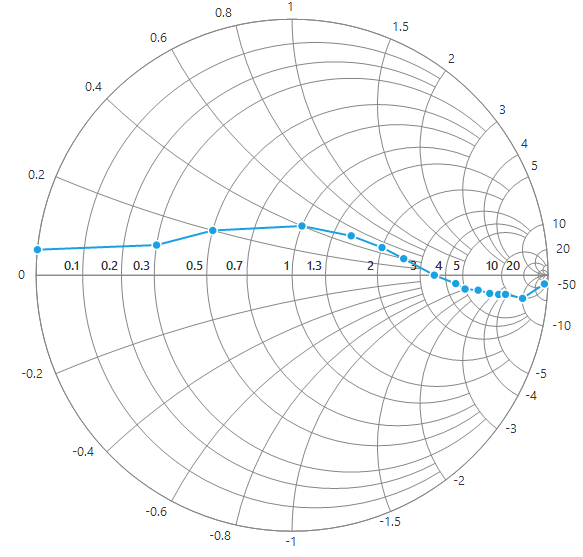

WinForms SmithChart horizontal axis label placement

Label intersect action

When the axis labels overlap with each other based on the chart dimensions and label size, you can avoid the overlapping by using the LabelIntersectAction property. The default value of the LabelIntersectAction property is Hide.

sfSmithChart1.HorizontalAxis.LabelIntersectAction = LabelIntersectActions.Hide;
sfSmithChart1.HorizontalAxis.LabelIntersectAction = LabelIntersectActions.Hide

WinForms SmithChart horizontal axis label intersect action

Radial Axis

Radial axis scale is used to plot the normalized reactance values in impedance Smith chart and normalized susceptance values in admittance Smith chart.

Major gridlines customization

Visibility

Major gridlines visibility can be customized using the MajorGridlinesVisible property.

sfSmithChart1.RadialAxis.MajorGridlinesVisible = false;
sfSmithChart1.RadialAxis.MajorGridlinesVisible = False

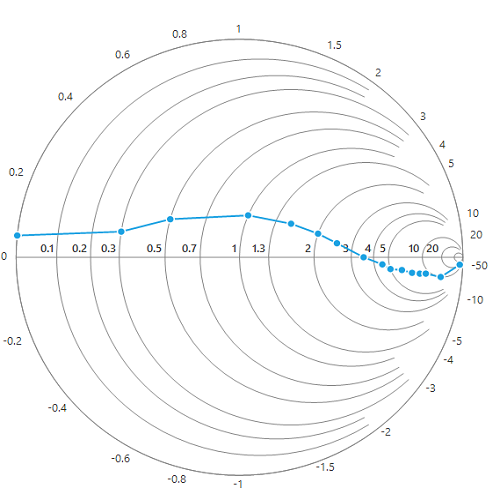

WinForms SmithChart radial axis major gridlines visibility

Style

Major gridlines style can be customized using the MajorGridlinesDashStyle, MajorGridlinesColor, MajorGridlinesWidth properties as shown in the following code snippet.

sfSmithChart1.RadialAxis.Style.MajorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash;
sfSmithChart1.RadialAxis.Style.MajorGridlinesColor = Color.Red;
sfSmithChart1.RadialAxis.Style.MajorGridlinesWidth = 1;
sfSmithChart1.RadialAxis.Style.MajorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash
sfSmithChart1.RadialAxis.Style.MajorGridlinesColor = Color.Red
sfSmithChart1.RadialAxis.Style.MajorGridlinesWidth = 1

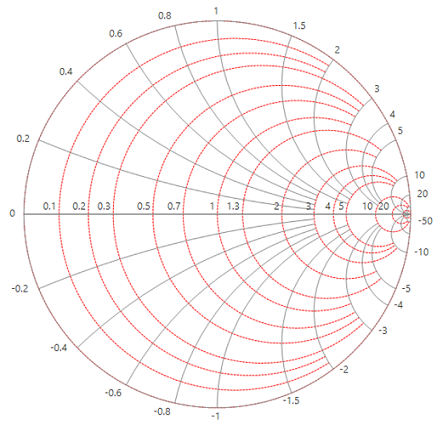

WinForms SmithChart radial axis major gridlines style

Minor gridlines customization

Visibility

Minor grid lines visibility can be customized using the MinorGridlinesVisible property.

sfSmithChart1.RadialAxis.MinorGridlinesVisible = true;
sfSmithChart1.RadialAxis.MinorGridlinesVisible = True

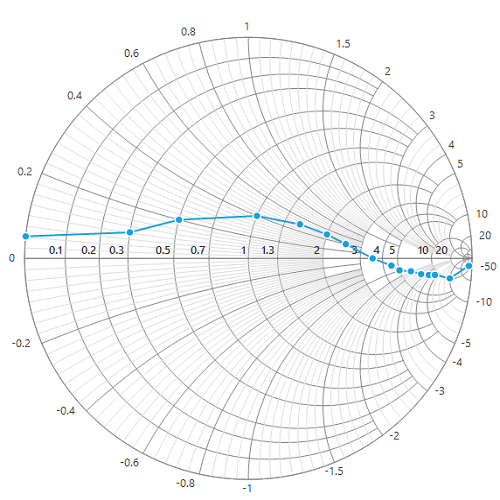

WinForms SmithChart radial axis minor gridlines visibility

Style

Minor gridlines style can be customized using the MinorGridlinesDashStyle, MinorGridlinesColor, MinorGridlinesWidth and MinorGridlinesCount properties as shown in the following code snippet.

sfSmithChart1.RadialAxis.MinorGridlinesVisible = true;
sfSmithChart1.RadialAxis.Style.MinorGridlinesColor = Color.PaleVioletRed;
sfSmithChart1.RadialAxis.Style.MinorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash;
sfSmithChart1.RadialAxis.Style.MinorGridlinesWidth = 1;
sfSmithChart1.RadialAxis.MinorGridlinesCount = 10;
sfSmithChart1.RadialAxis.MinorGridlinesVisible = True
sfSmithChart1.RadialAxis.Style.MinorGridlinesColor = Color.PaleVioletRed
sfSmithChart1.RadialAxis.Style.MinorGridlinesDashStyle = System.Drawing.Drawing2D.DashStyle.Dash
sfSmithChart1.RadialAxis.Style.MinorGridlinesWidth = 1
sfSmithChart1.RadialAxis.MinorGridlinesCount = 10

WinForms SmithChart radial axis minor gridlines style

Axis line

To customize the visibility and appearance of an axis line, use the AxisLineVisible, AxisLineDashStyle, AxisLineColor properties.

The following code snippet represents the axis line color customization.

sfSmithChart1.RadialAxis.Style.AxisLineColor = Color.Red;
sfSmithChart1.RadialAxis.Style.AxisLineColor = Color.Red

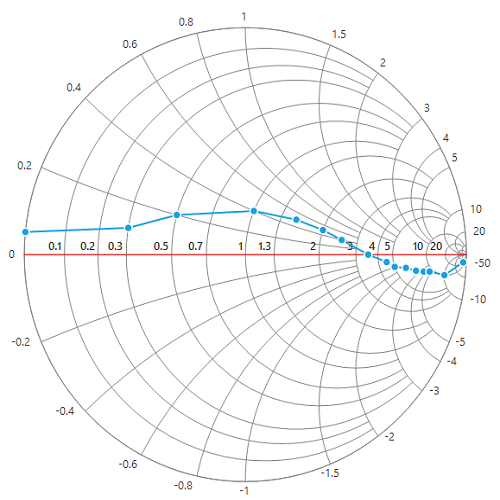

WinForms SmithChart radial axis line

Label Placement

The LabelPlacement property is used to position the axis label either inside or outside of the chart plotting area. By default, the labels are placed outside.

sfSmithChart1.RadialAxis.LabelPlacement = LabelPlacement.Inside;
sfSmithChart1.RadialAxis.LabelPlacement = LabelPlacement.Inside

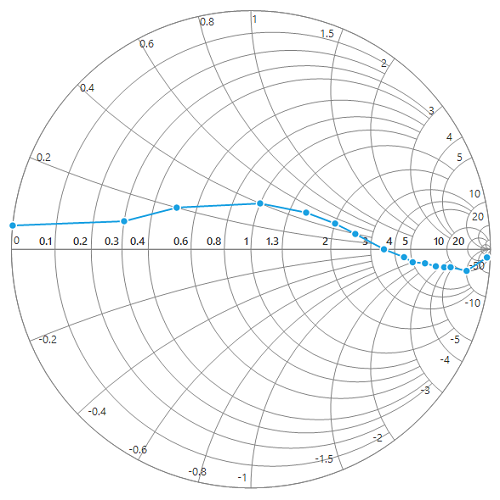

WinForms SmithChart radial axis label placement

Label intersect action

When the axis labels overlap with each other based on the chart dimensions and label size, you can avoid overlapping by using the LabelIntersectAction property. The default value of the LabelIntersectAction property is Hide.

sfSmithChart1.RadialAxis.LabelIntersectAction = LabelIntersectActions.Hide;
sfSmithChart1.RadialAxis.LabelIntersectAction = LabelIntersectActions.Hide

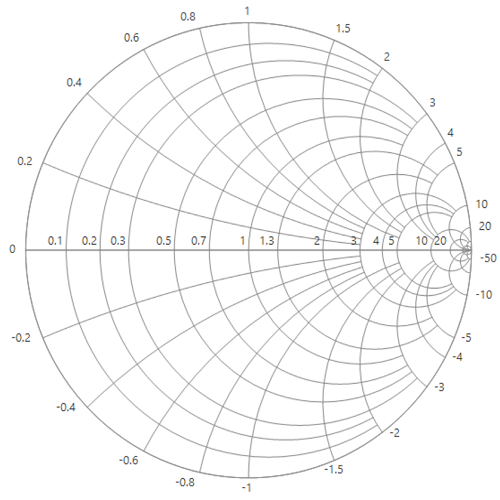

WinForms SmithChart radial axis label intersect action

Events

LabelCreated : Occurs when the axis labels are created.

Supports for both the axes.

sfSmithChart1.RadialAxis.LabelCreated += RadialAxis_LabelCreated;

private void RadialAxis_LabelCreated(object sender, EventArgs e)
{
    var axisLabel = e as ChartAxisLabelEventArgs;
    if (axisLabel.Label.Text == "1")
        axisLabel.Label.Text = "One";
}
AddHandler sfSmithChart1.RadialAxis.LabelCreated, AddressOf RadialAxis_LabelCreated

Private Sub RadialAxis_LabelCreated(ByVal sender As Object, ByVal e As EventArgs)
    Dim axisLabel = TryCast(e, ChartAxisLabelEventArgs)
    If axisLabel.Label.Text = "1" Then
        axisLabel.Label.Text = "One"
    End If
End Sub

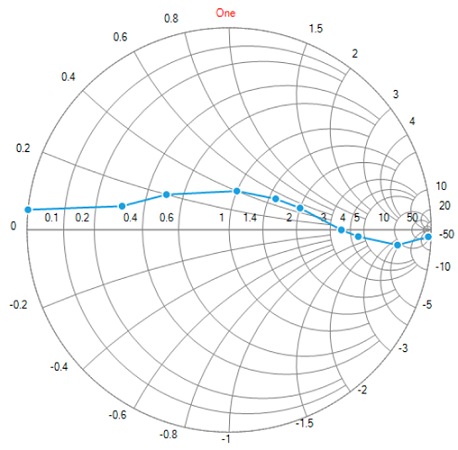

WinForms SmithChart axis label created event
